españolTutti gli utenti CAD saranno felici di avere a portata di mano e senza costi aggiuntivi alcuni strumenti avanzati. Ad esempio il convertitore da PDF a DWG, il modulo di gestione dei blocchi o il vettorizzatore. Inoltre c'è anche la possibilità di esportare in PDF e in 3D PDF, importare ed esportare formati come STEP, IGES, IFC, SHP, PointCloud (e molti altri) o eseguire un rendering fotorealistico. Sono inclusi anche plugin specifici con funzioni di topografia 2D e 3D (DEM/DTM), funzioni GIS e plugin dedicati all'architettura. Tutto questo in un unico pacchetto software! Per esplorare gli strumenti avanzati di progeCAD, consulta l'elenco seguente.
progeCAD è anche un potente strumento per la conversione di diversi formati di file CAD. Importa ed esporta un gran numero di tipi di file, rendendo facile l'interscambio CAD!
Conversione da PDF a DWG
progeCAD ti aiuta a convertire i tuoi file PDF in file DWG modificabili, in modo rapido e semplice. Lo strumento genera e ottimizza entità vettoriali come linee, polilinee, splines, tratteggi, cerchi, archi e stringhe di testo. È possibile inserire testi TrueType intelligenti con il riconoscimento dello spessore delle linee conservando i colori originali nel file DWG/DXF. È compatibile con Layered PDF (PDF che contengono diversi livelli o layer) e conserva lo stesso schema Layer esistente nel PDF durante la conversione da PDF a DWG. La funzionalità da PDF a CAD consente di risparmiare tempo, trasferendo facilmente progetti, disegni, parti di cataloghi vettoriali e manuali, da PDF esistenti a disegni CAD per utilizzarli come file DWG nativi. Supporta tutte le versioni del file Adobe PDF.
Con progeCAD, puoi facilmente Importare/Esportare nel tuo disegno una grande quantità di formati:
IMPORTAZIONE
- Supporto Autodesk Revit® per l'inserimento di modelli BIM nei DWG. .rvt/.rfa sono standard di fatto nell'industria delle costruzioni. progeCAD permette di inserire modelli BIM Autodesk Revit® nei disegni, sia come sottoposto che come parte del DWG;
- IFC - Inserire modelli BIM all'interno di file DWG;
- progeCAD permette di inserire modelli BIM IFC nei disegni, sia come sottoposto che come parte del DWG;
- IFC per inserire modelli BIM nel DWG. IFC è uno standard globale per l'interscambio di dati nell'industria delle costruzioni. I professionisti dell'ediliza possono usare il formato IFC per scambiare dati, indipendentemente da quali applicazioni sono utilizzate per la progettazione. progeCAD permette di inserire modelli BIM nei disegni come sottopsti o come parte del DWG.
- REVIT® - L'importazione diretta dei file Revit (fino alla v. 2024), avviene selezionando l'intero modello o una vista specifica. Gli oggetti BIM, saranno inseriti su layer differenti, con due opzioni possibili:
1) Layer basati sulle entità
2) Layer basati sul livello+Categoria
Se presenti, i relativi materiali saranno assegnati alle entità importate. - Importazione dei file di parti .sldprt e assiemi .sldasm di SolidWorks, convertendoli in entità DWG;
- STEP, IGES - Importa (ed Esporta) STEP geometrici e li transforma in un file editabile DWG;
- ESRI-SHAPE SHP - Importa i file SHAPE (ESRI) con geometrie e gli attributi di disegno DWG. Grazie a comandi specifici è possibile l'inserimento di geometrie, la gestione dei colori e dei livelli, oltre al controllo dinamico dei dati;
- Inserisce geometrie da un file SDF, SQLite e SHAPE (esri). Supportati serizio di tipo WFS;
- File in formato 3DS, DGN(Microstation), LWO, OBJ(Wavefront), STL, RGT, DXF, DWF, diventano parte del disegno DWG;
- NUVOLE DI PUNTI (Point Clouds) - Importare file Autodesk ReCap® (.rcp,.rcs) e formati standard .las, .laz,.pcg, .isd, .xyz, .ply
ESPORTAZIONE
- STEP, IGES
- IFC, con ESPORTAIFC è possibile esportare sottoposti .rvt, .ifc, e oggetti AEC a file .ifc files, scegliendo IFC4 or IFC4x3 e definire le proprietà di visualizzazione per gli stile AEC.
- PDF, DWF, DWFx, 3DS, DAE (Collada), LWO, POV, MA(Maya), OBJ(Wavefront), BMP, JPG, WMF, EMF, SVG
- 3D PRINT STL - Esportare file per stampanti in 3D
progeCAD è compatibile con i Blocchi Dinamici di AutoCAD® e i Blocchi Avanzati.
I Blocchi Avanzati contengono restrizioni e regole che definiscono l'aspetto e il comportamento dei blocchi quando vengono inseriti in un disegno o modificati.
Un Blocco Avanzato può sostituire molti blocchi. Combinando grip multiple e azioni, permettono di creare blocchi molto più versatili.
Un solo Blocco Avanzato può essere utilizzato al posto di decine dei normali blocchi che usate attualmente, aumentando significativamente la produttività e facilitando la manutenzione delle vostre librerie di blocchi.
Converti in modo trasparente i Blocchi Dinamici in Blocchi Avanzati e inoltre, utilizzando l'Editor dei Blocchi, potete creare e modificare Blocchi Avanzati, utilizzando parametri e stati di visibilità in modo analogo ai Blocchi Dinamici di AutoCAD®.
Utilizzando l'Editor dei Blocchi, è possibile modificare qualunque definizione di blocco, rendendolo parametrico nella forma e nelle dimensioni. La ribbon contestuale include le funzioni per combinare speciali grip e comandi Sposta, Scala, Stira, Ruota, Serie o Specchia. Per esempio potete creare un Blocco la cui dimensione può essere cambiata dinamicamente agendo sulle Grip.
Oppure un Blocco con differenti visualizzazioni, in cui alcuni elementi possono essere visibili o meno a seconda della necessità. Questo consente di utilizzare un solo blocco per inserire elementi che cambiano in base a delle opzioni o caratterische un dispositivo.
Potete usare le Tavolozze degli Strumenti per organizzare le vostre librerie di Blocchi, Tratteggi e comandi personalizzati all'interno di finestre catalogate per nome. Facili da personalizzare tramite premi-e-trascina.
progeCAD dispone di numerose Tavolozze degli Strumenti già pronte all'uso: Disegno, Edita, Annotazioni, Utilità, Visualizza, Strumenti 3D, Tratteggi e Riempimenti, Architettonico 2D, Schemi Elettrici, Impianti Elettrici, Meccanica ANSI-ISO, Meccanica DIN-ISO, Oleodinamica e Pneumatica, Profilati

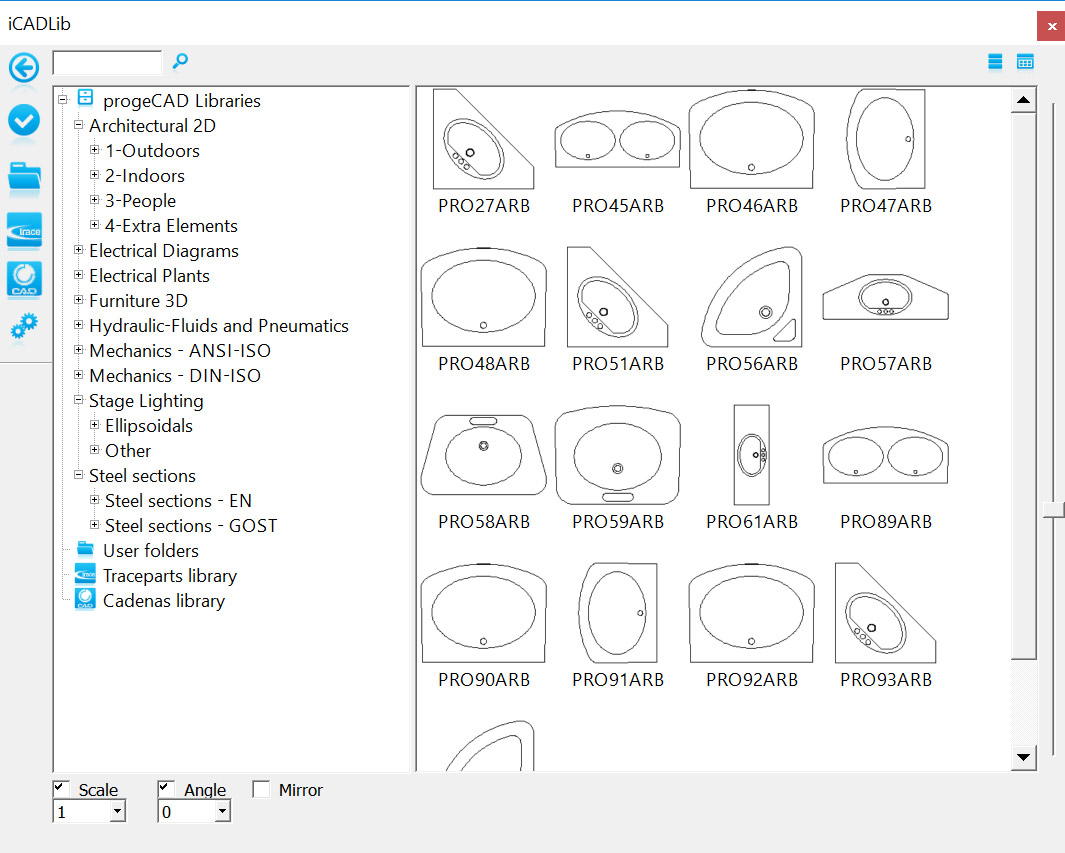

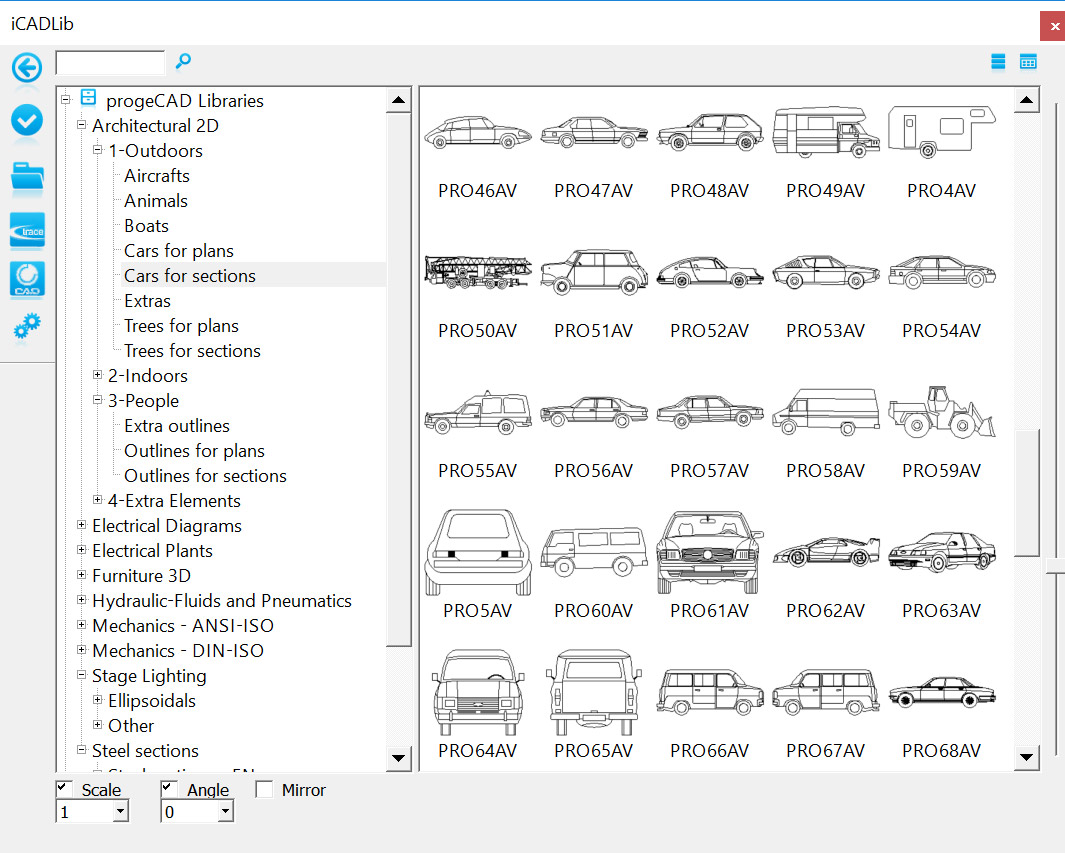

Il modulo avanzato iCADLib per la gestione dei blocchi garantisce la migliore organizzazione e gestione delle librerie di blocchi. Oltre 22.000 blocchi in 2D/3D pronti per l'uso: costruzioni, architetture, ANSI-ISO e DIN-ISO meccanici, ANSI e IEC elettrici, elettronica, profili in acciaio, mobili, cucine.
Traceparts e Cadenas per progeCAD
iCADLib integra l'accesso ai portali Web Traceparts e Cadenas, per un accesso guidato ad oltre 100 milioni di blocchi online. Possibilità di inserire rapidamente e direttamente i blocchi dal web nei tuoi disegni. TraceParts e Cadenas sono aziende leader nel settore dell'ingegneria digitale in 3D e offrono soluzioni aziendali all'avanguardia attraverso potenti prodotti e servizi basati sul web.
Il portale Web Traceparts e il portale Web Cadenas di progeCAD sono disponibili liberamente per gli utenti di progeCAD in tutto il mondo con centinaia di cataloghi e di fornitori. Disponibili 100 milioni di modelli CAD e le schede tecniche dei prodotti adatti per i processi di progettazione, acquisto, produzione o manutenzione.

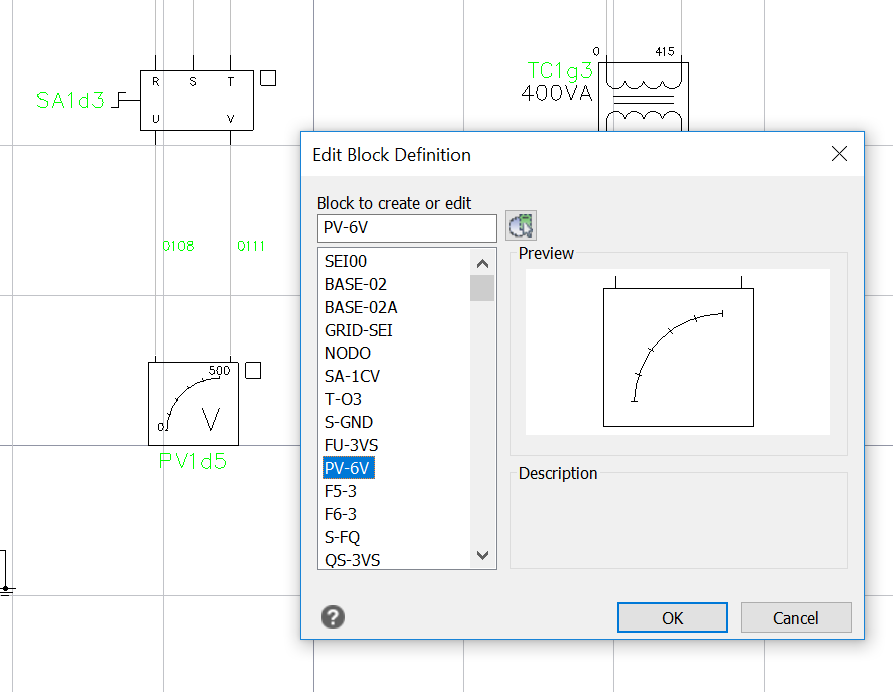

L'Editor dei Blocchi visualizza una speciae area di editazione che consente la modifica dei blocchi. Nell'Editor dei Blocchi potete:
- Modificare al geometria di un blocco
- Aggiungere o cancellare entità
- Creare Attributi
- Gestire la visualizzazione
- Provare e salvare la definizione di Blocco
Generazione parametrica di componenti 2D/3D meccanici/strutturali per l'edilizia attraverso una interfaccia dedicata:
- Legno: Travi, Travi Joist® TJI®
- Profilati: Angolari, Sezioni a U, Tonde e Quadre, Sezioni S-W-M-HP, Sezioni T a S-M-W
- Strutture: Montanti, Montanti a C, Travetti, Binari
Due Tavolozze degli Strumenti pronte all'uso con la libreria strutturale (Profilati standard, Profili strutturali metallici e Legno)
Georeferenziazione dell'immagine
La georeferenziazione è il processo di ridimensionamento, rotazione, traslazione e allineamento dell'immagine per adattarsi ad una particolare dimensione e posizione. Ideale per il GIS!
Supporto ECW
ECW è un formato di immagine a compressione variabile standard aperto e sviluppato da Earth Resource Mapping (ERP). Il formato del file è ottimizzato per immagini aeree e satellitari, in modo da comprimere efficientemente immagini molto grandi con un contrasto definito e migliorato.
Supporto MrSID
MrSID (.sid) è l'acronimo di Multiresolution Seamless Image, un formato di file sviluppato e brevettato da LizardTech per la codifica di immagini raster georeferenziate come le ortofoto. Il formato MrSID (.sid) è supportato nelle principali applicazioni GIS come Autodesk, Bentley Systems, CARIS, ENVI, ERDAS, ESRI, Intergraph, MapInfo e QGIS.
Supporto Jpeg 2000
Jpeg 2000 è uno standard di compressione dell'immagine basato sulla trasformazione weavelet discreta. È stato creato dal comitato del Joint Photographic Experts Group nel 2000 con l'intento di sostituire il loro standard JPEG originale basato su DCT.
Importare ESRI-SHAPE
Importa i file SHAPE (ESRI) e le relative informazioni. I comandi specifici consentono l'inserimento della geometria, la gestione di colori e livelli, il controllo dinamico dei dati.
MAPIMPORT - Importazione Geo Data e FDO
Inserisce geometrie da un file SDF (SDF è un formato geospaziale nativo Autodesk® ottimizzato per l'archiviazione di set di dati classificati di grandi dimensioni), SQLite e SHAPE (esri). E' possibile utilizzare un servizio di tipo WFS (Un Web Feature Service che permette agli utenti di condividere dati geospaziali/o non spaziali attraverso Internet)
MAPIINSERT
Inserimento contemporaneo di immagini multiple (Estremamente utile per immagini georeferenziate).
RUBBER SHEETING (Deformazione delle immagini)
Un potente strumento per la deformazione delle immagini (Raster Design). Consente di modificare dinamicamente immagini inserite nel disegno per l'allineamento topografico: per esempio quando è necessario adattare un frazionamento su una mappa pre-esistente. Il Rubber sheeting permette un adattamento non uniforme, basato sullo spostamento di alcuni punti noti sulla mappa di destinazione. Tipicamente, nel caso di una Aerofotogrammetria che può essere non precisa a causa di errori nell'allineamento. Confrontando questi dati con una rilevazione accurata del terreno, la Aerofotogrammetria può essere stirata o deformata in modo corretto, utilizzando punti di controllo comuni alle due rappresetazioni.
Funzioni 3D e 2D per la progettazione civile e la Topografia
- AUTOSEZ estrae automaticamente Sezioni/Profili altimetrici del terreno da diversi tipi di modelli 3D (DTM 3D Faccia, Polilinee e linee 3D) e disegna il relativo cartiglio quotato.
- BARBETTE crea linee di indicazione della pendenza applicate in un'area compresa tra due polilinee (generalmente l'impronta di scarpata e la linea di fine scarpata), o aggiunge a polilinee, linee e spline i simboli di pendenza in modo parametrico e configurabile.
- TRIANGOLA crea una superficie TIN del terreno mediante una serie di triangoli non sovrapposti, ottenuti a partire da un disegno o rilievo contenente punti con elevazione Z.
- Triangolazione di nuvole di punti
Il plug-in per l'architettura, creato per aumentare la produttività nella creazione di disegni di edifici in 2D e 3D.
Compatibile con gli oggetti AEC di AutoCAD® (AutoCAD Architecture®). Lo strumento AEC, permette di disegnare elementi architettonici 3D dotati anche di vista 2D, utilizzando numerosi stili di dsiegno predefiniti, completamente personalizzabili. Le entità disegnate sono specifici elementi architettonici modificabili e configurabili attraverso gli Stili. E' impostato come strumento primario per l'architetura, in sostituzione del modulo EasyArch, presente nelle precedenti versioni di progeCAD. EasyArch può essere comunque attivato, modificando la variabile AECMODE.
Funzioni principali:
- Disegno parametrico di Muri, facciate continue, porte, finestre, scale e ringhiere
- Disegno parametrico di solette, tetti e coperture
- Muri e solette possono essere creati anche tramite conversione di entità 2D
- Gestione multipiano per l'asseganazione delle entità AEC ai piani di costruzione
- Gestore degli stili architettonic (AEC Styles) : gestisce e personalizza gli stili di disegno per Muri, facciate continue, solette. porte, finestre, scale e ringhiere
- Famiglie AEC - Importa oggetti AEC da file fam esterni o da dwf esistenti

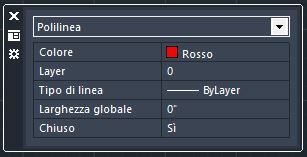

La Tavolozza proprietà rapide mostra la lista delle principali proprietà degli oggetti selezionati e consente un accesso veloce alle proprietà oggetto di uso più comune, evitando la visualizzazione di campi inutili. La Tavolozza proprietà rapide viene visualizzata vicino al cursore quando si effettua una selezione.
Permette la stampa automatica di tutti i disegni selezionati, con opzione di scelta dei layout . Ogni layout utilizzerà le eventuali impostazioni di stampa personalizzate specificate. L'output potrà essere su plotter o stampante oppure esportato in file PDF e DWF.

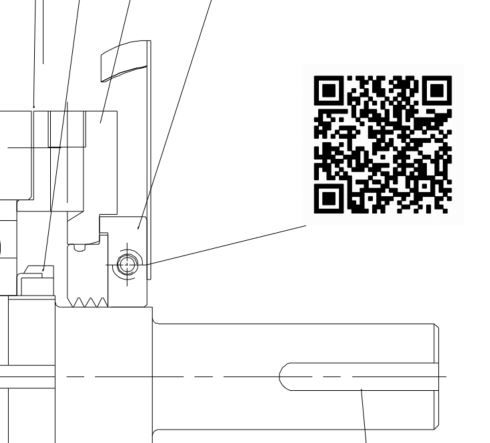

Crea e inserisci QRCODE da qualunque testo, URL ecc.
Permette di inserire nei disegni testi leggibili attraverso la fotocamera di un qualunque smartphone o tablet.
I QR Code, conosciuti anche come barcode mobili, possono rappresentare testi, collegamenti internet, informazioni di contatto ecc.
Gli utenti possono ottenere senza fatica moltissime informazioni utili per i processi costruttivi e la manutenzione dei componenti del progetto, semplicemente leggendo i QR Code visibili nel disegno.
Per inserire velocemente foto nei disegni correggendone la prospettiva e le proporzioni.
È il nuovo plug-in ideale per l'architettura, le ristrutturazioni e il restauro. Grazie a questo plugin, l'inserimento delle foto è facile e intuitivo, con la possibilità di correggere la prospettiva attraverso il sistema multi-point.
Traduce i disegni in ogni lingua con un click!
Basato su intelligenza artificiale generativa di Google® il traduttore di testi di progeCAD è in grado di tradurre tutto o parte di un disegno in qualunque lingua.
Le entità tradotte non cambiano di tipo, di conseguenza i disegni rimangono compatibili con qualque CAD DWG.
Funziona con: Testi, Mtesti, Attributi di blocco, Direttrici e Tabelle.
Ideale per gli architetti e per tutti i progettisti che hanno la necessità di visualizzare in modo fotorealistico i propri progetti 3D. progeCAD include la funzionalità di Rendering avanzato basato su algoritmo Ray-Tracing L'integrazione con Artisan Renderer consente di creare rapidamente un'immagine fotorealistica del modello utilizzando una vasta gamma di materiali pre-impostati e configurazioni di illuminazione insieme alla possibilità di creare luci personalizzate e materiali realistici con le seguenti caratteristiche:
- Rendering fotorealistico con effetti di luce, ombre e riflessioni e trasparenze
- Materiali come: legno, pietra, plastica, metallo, mattoni possono essere personalizzati, diverse tonalità
- La finitura può essere personalizzata con effetti di riflessione o trasparenza
- Completo controllo sull'illuminazione della scena con punti luce multipli
- Libreria di materiali predefiniti
- Ombre morbide
- Controllo della posizione del sole
- Salvataggio di immagini renderizzate con risoluzione superiori allo schermo
- Performance migliorate
- Schemi di illuminazione predefiniti
- Libreria di sfondi predefiniti, 2D e 3D (immagine emisferica)
- Gestione SnapShots per memorizzare tutti i dati del tuo lavoro in scene
- Archivi di proprie librerie per materiali, luci e sfondi
Con progeCAD inoltre è facile esportare il disegni nel formato adatto a programmi di rendering esterni: LightWave (.lwo), 3dStudio (.3ds), Pov-Ray (.pov)
Modulo avanzato per la creazione di riempimenti di colore non uniforme a gradiente lineare e radiale. I riempimenti sfumati sono utilizzati per migliorare i disegni di presentazione, simulando la luce riflessa su un oggetto.
progeCAD supporta i Color Books standard industriali.
Con progeCAD, i valori RGB dei colori Standard Industriali assegnati agli oggetti vengono conservati in tutti i file di disegno correnti ed esistenti.
Questa funzionalità automatizza la dimensione di testi, tratteggi, quote ecc. nelle finestre multiple in base alle diverse scale impostate. Gli oggetti annotativi sono automaticamente scalati in funzione della scala definita per ciascuna finestra e visualizzati della dimensione corretta. I seguenti tipi di oggetti possono essere annotativi:
Una tabella è una entità con le informazioni organizzate in righe e colonne. Analogamente ad un foglio elettronico, le righe e le colonne possono essere ridimensionate attraverso le Grip e gli stili possono essere assegnati alla tabella o alle caselle selezionate.
progeCAD supporta il link dinamico e statico con fogli Excel.
Le tabelle di progeCAD consentono la modifica in tempo reale dei testi in stile AutoCAD® su tabelle con righe numeriche e colonne alfabetiche. Le celle delle tabelle possono contenere formule che effettuano calcoli basati sul contenuto di altre celle, in modo simile ad un foglio elettronico.
Con un doppio click sulla cella, potrete inserire le formule utilizzando l'editor delle celle.
Ogni progetto è costituito da un insieme di disegni e documenti di specifica anche definiscono lo scopo del progetto.
Il Gestore Gruppo Fogli di progeCAD è un eccezionale strumento per gestire i vostri disegni durante tutte le fasi della progettazione. Usando gruppi di fogli, in sostanza voi selezionate dei file di disegno e li organizzate in un ordine definito, in modo da poterli recuperare facilmente mentre lavorate sul vostro progetto.
I testi multilinea, quelli nelle MultiDirettrici e nelle tabelle sono automaticamente verificate dal controllo ortografico durante la digitazione, sottolineando le parole errate.

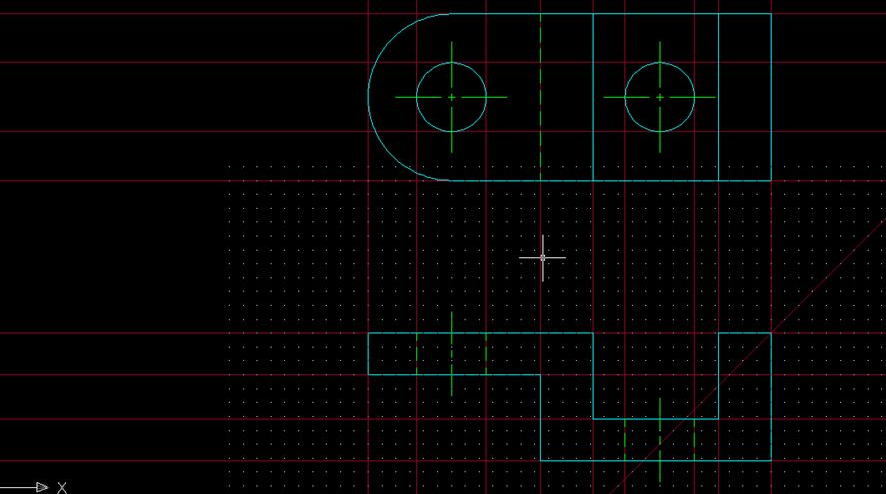

Le linee di costruzione sono un tipo speciale di linee infinite che sono generalmente utilizzate per tecniche di disegno rapido.
Simile alle linee infinite, le linee di costruzione passano dei punti dati, orientate di uno specifico angolo nello spazio tridimensionale ed estese all'infinito in entrambe le direzioni.
Una nuvola di punti è un insieme di punti acquisiti utilizzando uno scanner laser 3D o altre tecnologie speciali per creare rappresentazioni 3D di strutture esistenti.
I file point cloud aiutano il processo di progettazione fornendo un contesto reale in cui è possibile ricreare gli oggetti di riferimento. Una volta che una nuvola di punti viene inserita in un disegno, è possibile utilizzarla come linea guida per il disegno, modificarne la visualizzazione o applicare un colore per distinguere le diverse funzioni.
Insieme ai formati di file standard ReCap® .rcp/.rcs, con progeCAD puoi importare formati di Point Cloud come, XYZ, PLY,LAZ e LAS
Crea un file standard ADOBE PDF con i tuoi contenuti 3D dinamici all'interno. Il PDF 3D permette una facile ed efficace comunicazione dei progetti tridimensionali all'interno del team di lavoro e facilita la comunicazione con gli utenti finali senza bisogno di software aggiuntivi o conoscenze CAD.
Il PDF 3D può essere visualizzato con il software gratuito Adobe® Reader® / Acrobat Reader DC.
Crea modelli di tratteggio da immagini, blocchi, riferimenti esterni (xrif) e wipeout. Superhatch è una funzione degli Express Tools che ti consente di tratteggiare rapidamente il tuo modello, senza bisogno di programmare o creare file pat.
Il tratteggio di progeCAD con immagini è parte della funzione Superhatch.
I servizi cloud rimodellano le modalità di lavoro dei disegnatori, con progeCAD salvi e apri i disegni su Cloud! progeCAD Cloud ti consente di raggiungere facilmente i tuoi disegni ovunque ti trovi. Inoltre, è un modo ottimale per condividere i disegni con il team e i clienti.
progeCAD Cloud supporta i principali servizi cloud per la condivisione e la sincronizzazione di file come DropBox, Microsoft One Drive e Google Drive.

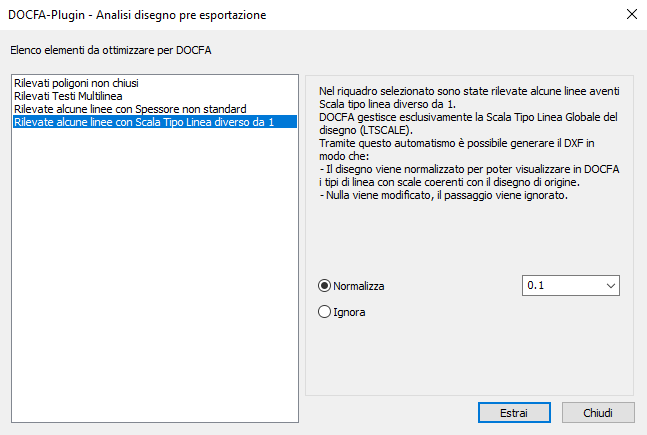

progeCAD semplifica e automatizza la creazione di planimetrie per il DOCFA ed è compatibile con la versione più recente di DOCFA. In particolare con il plug-in DOCFA, integrato gratuitamente in progeCAD, si può preparare il progetto con gli standard per il DOCFA: cartiglio, dimensioni, posizione, aggiungere rapidamente eventuali elementi specifici delle planimetrie catastali come destinazioni d’uso, altezze, coerenze, frecce nord e soprattutto disegnare le polilinee che identificano i vani prima dell'esportazione del file, potendo così usufruire degli snap ad oggetto presenti nel CAD.
Il plug-in consente anche il calcolo delle superfici utili, l'esportazione multipla di cartigli. Supporta il controllo di coerenza dei poligoni durante l’esportazione e la trasformazione di linee tratteggiate e con spessore.
Legge e scrive oggetti 3D solidi con modalità ACIS (la stessa di AutoCAD®). Indispensabile per chi si occupa di Design Industriale, Stampi, elementi architettonici complessi ed in generale per tutte le applicazioni in cui sia essenziale creare delle forme tridimensionali complesse in modo semplice e veloce.
I solidi ACIS sono disponibili grazie ad un accordo con Spatial, fornitore della tecnologia per la modellazione solida per i maggiori software CAD al mondo.
Estrae informazioni dagli oggetti in modo configurabile e crea elenchi dettagliati, liste parti, o distinte base in tabelle all'interno del disegno, in un file esterno o in un foglio Excel. E' possibile salvare preimpostazioni di estrazione da applicare in qualunque momento.
Tabelle CAD dinamiche
ESTRDATI può creare tabelle CAD collegate dinamicamentre al disegno, aggiornate automaticamente in base alle modifiche al disegno, attraverso le funzioni COLLDATI.
COLLDATI
Collega un foglio di Excel ad una tabella in progeCAD. Il punto di forza del collegamento dinamico è che ogni cambiamento fatto nel foglio Excel, aggiorna la tabella progeCAD. Allo stesso modo, ogni modifica fatta nella tabella, si riflette sul foglio Excel.
XLSIMPORT
Importa direttamente un file .xls o .xlsx in una tabella statica progeCAD.
I dati importati, creano automaticamente una tabella formattata in modo analogo al formato originale del foglio originale.
E' un metodo alternativo per l'inserimento di comandi ed opzioni direttamente in corrispondenza del cursore di disegno. Potete inserire dati come la lunghezza di una linea o il raggio di un cerchio con una visualizzazione dinamica ed interattiva. Quando l'input dinamico è attivo, un'apposita casella visualizzerà dinamicamente le informazioni sulle coordinate, gli angoli e le lunghezze direttamente nella posizione del cursore.
L'input dinamico può essere impostato per aderire ai vostri standard aziendali. Questa funzionalità aumenta la vostra produttività, rendendo tutte le operazioni di disegno e modifica più veloci ed accurate.
Tutti i potenti mouse e dispositivi di puntamento di 3Dconnexion sono supportati. Con menu contestuali.
BetterWMF risolve i problemi relativi al copia e incolla dei disegni in altri pacchetti software come Microsoft Word.
Se hai provato ad inserire un'immagine CAD, ad esempio in un documento di Microsoft Office, potresti aver notato diversi problemi.
Ad esempio otterrai uno spazio indesiderato attorno alle parti grafiche. La dimensione risultante di un'immagine è la stessa dell'area grafica della finestra CAD al momento della creazione, piuttosto che quella degli oggetti selezionati. Questo di solito significa che le immagini copiate da progeCAD ad altre applicazioni Windows avranno una grande area vuota in alto o a destra. Anche quando si stampa il documento con l'immagine si noterà che tutte le linee diventano sottili. Infine, avrai notato che è molto difficile ridimensionare l'immagine con una scala accurata.
Per tutti questi problemi ci sono soluzione approssimative con risultati di scarso successo. Grazie al plugin BetterWMF puoi finalmente risolvere tutti questi incovenienti. Leggi tutto
progeCAD si integra perfettamente con la versione per AutoCAD® LT di BetterWMF ma fornisce tutte le funzionalità normalmente disponibili solo con la versione per AutoCAD Full.
progeCAD Express Tools è un insieme di strumenti principalmente raggruppati nel menu Strumenti Express che estendono la funzionalità progeCAD consentendo all'utente di aumentare la produttività attraverso prestazioni facili, veloci ed efficienti di operazioni CAD multistep complesse. Clicca per vedere la lista degli Express Tools
progeCAD gestisce la firma digitale dei disegni per certificare l'autore e indicare se il file ha subito modifiche dopo la creazione ufficiale.
I destinatari del disegno hanno a disposizione informazioni sicure sull'origine del disegno.
I creatori del disegno possono verificare che il disegno non abbia subito modifiche dopo l'apposizione della firma digitale.
MANIPOLAZIONE RASTER
Inserisci e gestisci le immagini raster con un solo clic del mouse! Con il potente editing raster e gli strumenti di conversione da raster a vettori, progeCAD ti aiuta a ripulire, modificare, migliorare facilmente disegni scansionati, utilizzare una vasta gamma di formati di file immagine, incorporare, inserire ed esportare immagini ed eseguire il ritaglio poligonale. Sono disponibili funzionalità di trasformazione delle immagini e visualizzazione delle immagini georeferenziate.
CONVERTIRE FILE RASTER IN VETTORI
progeCAD Professional include il programma di vettorializzazione WinTopo raster. Principali funzionalità:
- Carica immagini Bitmap BMP (raster)
- Affina le linee bitmap e individua i bordi
- Crea vettori monocromatici da linee affinate
- Visualizza i vettori sopra la bitmap
- Importa i vettori in progeCAD, IntelliCAD®, AutoCAD®, TurboCAD® e virtualmente in ogni CAD in grado di leggere il formato DXF
UCS DINAMICO
La funzione di UCS dinamico crea automaticamente piani XY temporanei su cui disegnare. La funzione di UCS dinamico aumenta in modo considerevole la velocità di disegno in 3D.
MULTILINEE
Il comando multilinea consente di disegnare più linee parallele con un singolo comando. Questa funzione crea simultaneamente linee parallele che sono trattate come un'unica entità, permettendo una modifica più semplice. Il supporto delle Multilinee accelera notevolmente e semplifica il disegno oltre a migliorare la compatibilità con AutoCAD®. Stili di Multilnea supportati.
NUMBERED MARKERS (Bollinatura)
Crea automaticamente bollini con sequenze di numeri o lettere
ADDSELECTED
Crea nuove entità dello stesso tipo di quelle selezionate, copiando le loro caratteristiche generali (Layer, Colore, Tipo di Linea ecc.) ma con differenti dimensioni geometriche .
TESTOAREA
calcola l'area in base a un contorno e inserisce un testo con il suo valore al centro dell'area. Attraverso la maschera di configurazione, l'utente può definire: l'Unità di misura del disegno, l'Unità del valore misurato, prefisso e suffisso per la misura, il numero di decimali e se mantenere il contorno. E' possibile selezionare l'area da misurare in base a punti, selezionando una entità o cliccando all'interno di un'area chiusa.
EDITAZIONE SPLINE
È possibile eliminare i punti di adattamento di una spline, aggiungere punti di adattamento per una maggiore precisione o spostare i punti di adattamento per modificare la forma di una spline. È possibile aprire o chiudere una spline e modificare le tangenti di inizio e fine della spline. La direzione della spline è reversibile. È inoltre possibile modificare la tolleranza di una spline. La tolleranza si riferisce al modo in cui la spline si adatta al set di punti di adattamento specificato. Più bassa è la tolleranza, più strettamente la spline si adatta ai punti.
MULTIGRIP EDITING e GRIP SOLID AVANZATE
Modifica, sposta, ruota, scala, allunga o specchia utilizzando più grip
Trascinando i grip è possibile modificare la forma e le dimensioni dei solidi. Ad esempio, il cambiamento dell'altezza di un cono manterrà la forma complessiva del cono e aggiornerà automaticamente il raggio di base. La funzionalità Solid Grip è stata introdotta per arricchire le operazioni di editing 3D.
COMANDO LOFT
Il comando loft è simile al comando estrudi ma molto più versatile. Invece di estrudere una singola forma, il comando loft consente di estrudere diverse forme e creare un oggetto continuo.
COMANDO GEOMETRIA PIATTA
Crea una rappresentazione 2D di tutti gli oggetti 3D in base alla vista corrente. Un intero disegno può essere "appiattito" con una singola operazione.
COMANDO ELICA
Disegna una polilinea 3D di forma elicoidale
SALVATAGGIO INCREMENTALE
Questa funzione permette di salvare solo le parti modificate di un disegno esistente, migliorando di molto i tempi di salvataggio.
IMPORTAZIONE PUNTI
Importa nel disegno, punti 2D/3D con specifiche coordinate da file .txt o .csv
